細碎機結構特征和工藝流程
細碎機結構特征
恒源礦機生產的細碎機類型為單轉子、多排、不可逆式錘式破碎機。我司生產的細碎機設備結構是由皮帶輪、軸承部、圓盤、銷軸、軸套、錘頭、飛輪、進料口、殼體、襯板、反擊板、打擊板、打擊板調節桿、篩板、入口篩等部件組成。殼體采用鋼板焊接由上下兩部分組成，各部件用螺栓連接成一體。篩板、襯板由高合金鋼制成，錘頭采用超高合金鑄造及最先進的熱處理工藝。細碎機的主軸上安裝有數排圓盤，圓盤上有數個銷孔，錘柄和錘頭用銷軸餃接在各圓盤之間。由于是自由懸掛，在高速運轉時錘頭向外張開，當遇到難碎物件時，能沿銷軸回轉，從而避免機件損壞，起著保護作用。轉子兩端支承在滾動軸承上，軸承座用螺栓固定在殼體上。主軸皮帶輪與電動機用數根三角帶聯接傳動。為了使轉子運轉平穩，在主軸的另一端裝有飛輪。襯板均用螺栓固定在殼體上。整體鑄造的圓弧卸料篩板安放在橫梁上，下殼體兩端蓋板均能全部打開，便于更換篩板及維修。

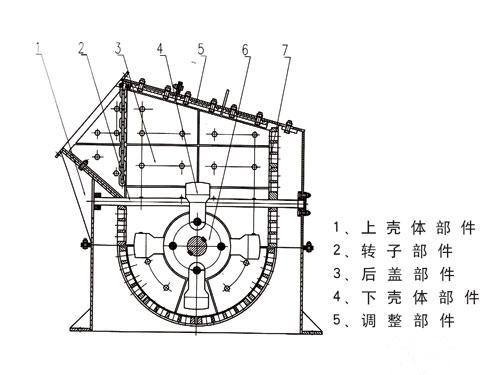

細碎機結構圖
本公司研制生產的PX系列細碎機殼體均采用優質碳鋼全位置焊接構造。轉子整體均做動靜平衡試驗，合格后方可裝機。調節裝置全部在機外進行，根據各部件磨損狀況，可調節錘頭與打擊板、錘頭與篩板之間隙。合理的使用調節裝置，可將物料有效地控制在<3-5mm 以下。恒源細碎機具有體輕緊湊、結構簡單、易操作維護、破碎比大、產品粒度均勻而小、生產能力高、能耗低等特點。

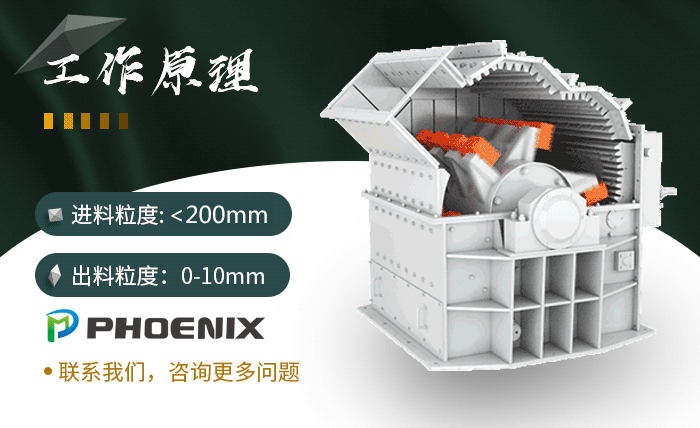

細碎機原理動畫
細碎機工藝流程
物料由提升或傳送帶均勻地送入進料口，自然流經內篩選系統，使合格物料不經打擊便可直接排出，減少了各部件的磨損。篩上物料繼續前行進入第一反擊腔，立即碰到高速運動的錘頭強有力的打擊，將物料在自由狀態下高速彈射向反擊板，由反擊板再反射回來，密集高速的物料往返飛行，使不同飛行方向的物料之間碰撞、打擊、摩擦，物料沿其脆弱面不斷破裂，從而達到高效的破碎效果。

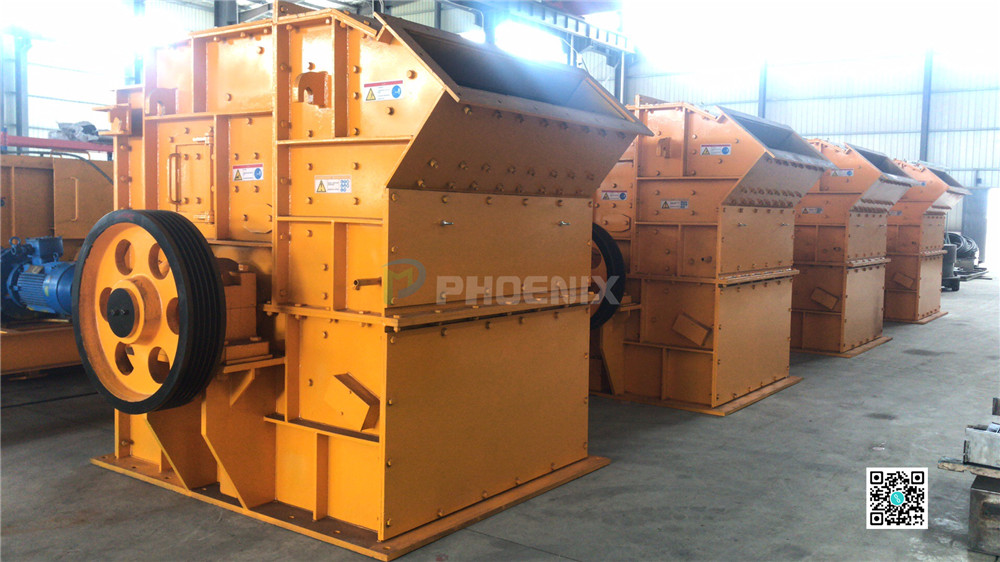

細碎機出廠圖
物料繼續在錘頭運動力的作用下，逐步進入二、三腔進行同樣的程序，使物料很快變小落至篩板，合格物料立即由篩孔排出，稍粗物料由打擊板與錘頭、篩板與錘頭外圓弧面之間距逐漸縮小，進行擠壓、剪切破碎，直至合格才會全部排出，最后由提升機或輸送帶運至料庫及下道工作程序。

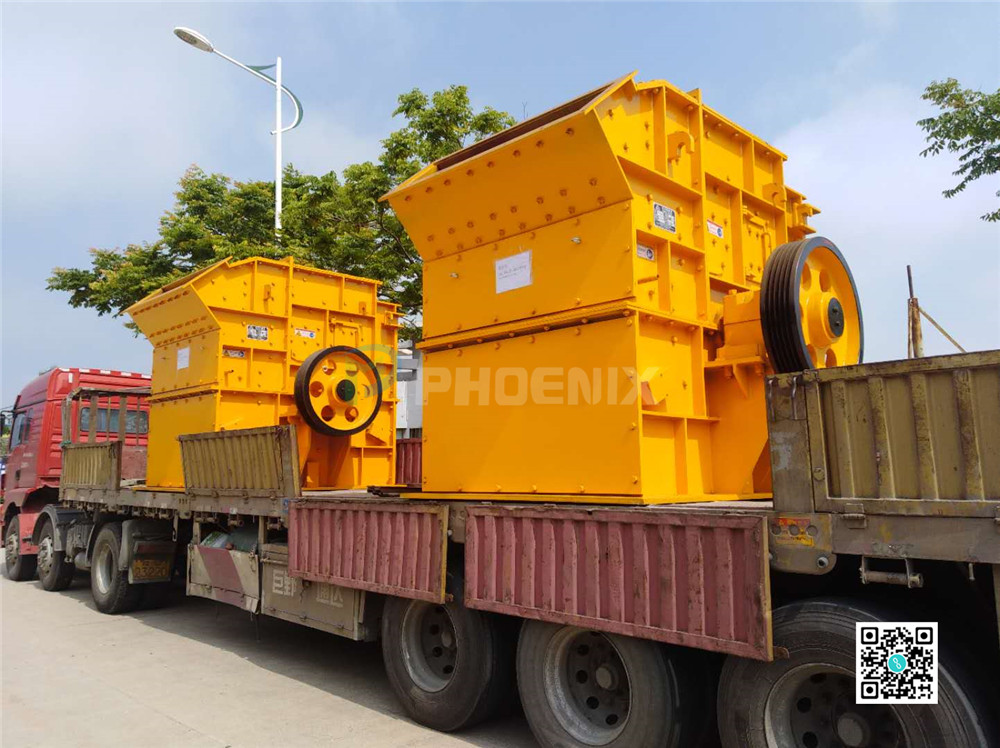

細碎機發貨照片
上海恒源礦山設備有限公司具有23年專業生產細碎機的生產經驗，工廠位于江蘇啟東濱海工業園區，具有6萬多平米的加工工廠，歡迎廣大細碎機采購商前來工廠參觀訪問，如果您想了解更多細碎機產品咨詢，請關注上海恒源官網：https://www.shhyyj.com，或者關注細碎機主題站：http://hzqwf.cn，歡迎轉發此文給需要的人，謝謝！
